フラットタイとウェッジピンがアルミニウム型枠の設置をどのように改善するか

2026-08-21

アルミニウム型枠は、モジュール式パネルで一貫した形状の壁、柱、梁、スラブを形成できるため、繰り返しのコンクリート建設に広く使用されています。ただし、パネルだけでシステムの品質が決まるわけではありません。フラットタイ、ウェッジピン、スタブピンなどの小さな接続コンポーネントは、ある建設サイクルから次の建設サイクルまでの間隔、位置合わせ、組み立て速度、互換性に直接影響します。

American Concrete Institute は、型枠を、コンクリートを必要なサイズと形状に成形し、その位置と位置を制御し、建設荷重とともに生コンクリートを支える一時的な構造物であると説明しています。これは、型枠付属品を通常の低価値のハードウェアとして扱うことができない理由を説明しています。その寸法と適合性は、承認された型枠設計に対応している必要があります。

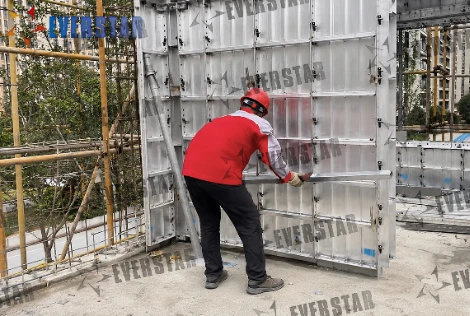

推奨記事画像、左から右: コンクリート建築プロジェクトにおけるアルミニウム壁型枠の設置。薄い銀白色のフラットタイは、しっかりした先細のウェッジピンでロックされています。フラットタイの出荷前寸法検査。

アルミニウム型枠フラットタイは何をするのですか?

フラットタイは、向かい合った壁型枠パネルの間を通過し、型枠を組み立ててコンクリートを打設する際に設計された距離を維持するのに役立ちます。したがって、その有効長は、必要な壁の厚さとパネル接続の形状に関係します。タイが短すぎたり、長すぎたり、部品ごとに一貫性がない場合、パネルの間隔や仕上がりの壁の厚さが図面からずれる可能性があります。

EVERSTAR フラットタイは、自然な銀白色のメタリックな外観を持っています。鋼線材を平坦化し、矯正、精密打ち抜き、成形することにより製造されます。これらは亜鉛メッキ製品とは記載されていません。全長、平坦化幅、厚さ、スロット寸法、スロット位置は、図面、物理サンプル、お客様の既存のパネルシステムに従ってカスタマイズできます。

ウェッジピンとスタブピンが接続を完了する仕組み

フラットタイの端にあるパンチされたスロットは、接続をロックするウェッジピンと一致する必要があります。しっかりとしたテーパー状のウェッジピンが位置合わせされた開口部に挿入され、その形状によりジョイントが締め付けられます。スタブピンは、互換性のあるパネル接続で一般的に使用されます。これらの部品が適合するグループとして供給される場合、作業者は、関連のない供給元からの付属品の寸法が異なる場合よりも、より一貫して型枠の組み立てと解体を行うことができます。

カタログでは似ているように見える接続でも、互換性がない可能性があります。タイの厚さ、スロット幅、ピンのテーパー、ヘッドの形状、またはパネルの穴のサイズのわずかな違いにより、取り付けが遅くなったり、接合部が緩んだり、安全でない現場での改造が必要になったりする可能性があります。このため、専門家による調達は、製品名だけに頼るのではなく、承認された図面または参考サンプルから始める必要があります。

購入者が確認すべき主な寸法

フラットタイの場合は、全長、有効長、幅、厚さ、端面形状、溝数、溝長さ、溝幅、溝からタイ端までの距離をご確認ください。また、材料と機械の要件、寸法公差、バリの制限、真直度、梱包数量も定義します。ウェッジピンとスタブピンの場合、厚さ、テーパー、長さ、ヘッド形状、嵌合開口部など、挿入とロックに影響を与えるあらゆる寸法を確認します。

サプライヤーは、実際に適合するコンポーネントまたは検証済みのゲージを使用して試行組み立てを行う必要があります。サンプル承認段階は、バイヤーが以前のサプライヤーを置き換える場合、独自のパネル設計を使用する場合、または複数のアクセサリを一緒に購入する場合に特に価値があります。

原材料から試作までの品質管理

受入材料検査では、合意された原材料の寸法と表面状態を確認する必要があります。平坦化とパンチングの際、生産チームは幅、厚さ、真直度、スロットの位置、エッジの品質を監視する必要があります。完成したフラットタイは、変形、過度のバリ、不均一な開口部がないかチェックする必要があります。ウェッジピンとスタブピンは、寸法の一貫性と適切な適合性をチェックする必要があります。

機械試験は承認された注文要件に従って手配できますが、試験方法と合格値は生産前に合意する必要があります。個別の検査レポートの寸法値からは、一緒に取り付けたときに部品グループがどのように動作するかが必ずしも明らかになるとは限らないため、試用組み立ても同様に重要です。

設置と安全性はプロジェクトの責任に残ります

適切なアクセサリは効率的な設置をサポートしますが、人工型枠の設計、ブレース、監督、または現場検査に代わるものではありません。コンクリートの圧力、注入速度、パネルの状態、建設荷重はすべて、資格のあるプロジェクト担当者によって対処される必要があります。現場打ちコンクリートに対する OSHA 要件には、コンクリート打設の直前、打設中、打設後の建設支保工の検査が含まれます。適用される現地規則と承認された型枠計画が常に優先されます。

EVERSTAR は、フラットタイ、ウェッジピン、スタブピン、その他の型枠アクセサリの図面ベースおよびサンプルベースの開発をサポートします。寸法検査、適合した生産、試作組立、輸出梱包により、バイヤーは高層住宅、アパート、商業コンクリートプロジェクト向けに、より再現性の高いサプライチェーンを確立できます。

購入者チェックリスト

● 必要なコンクリート壁厚と型枠パネルのモデル

● フラットタイの長さ、幅、厚さ、スロットのサイズ、スロットの位置

● ウェッジピンとスタブピンの寸法と嵌合形状

● 材質、機械的要件、公差、バリ制限

● 承認された図面またはサンプル、試組立および梱包数量

画像の代替テキスト

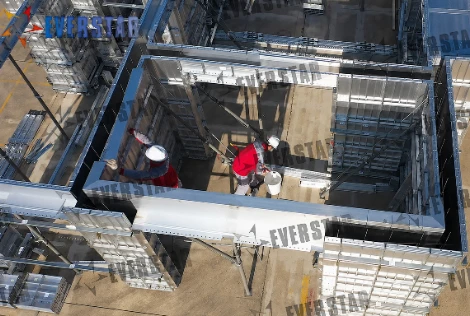

● 画像 1: コンクリート壁にアルミニウム型枠パネルを取り付ける作業員

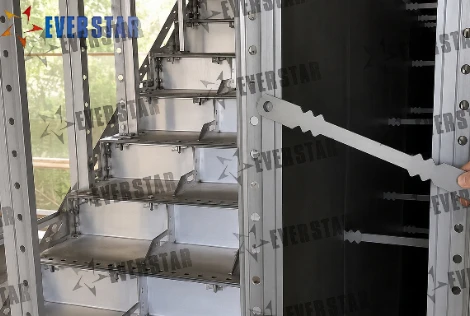

● 画像 2: アルミニウム型枠のフラットタイとウェッジピンの接続詳細

● 画像 3: アルミニウム型枠のフラットタイを測定する工場検査員
